Que sont les mâchoires de frein européennes ?

Les mâchoires de frein européennes sont des ensembles porteurs de friction utilisés dans les systèmes de freins à tambour des camions lourds, des remorques et des bus construits selon les normes européennes. On les trouve couramment sur les essieux BPW, SAF, Mercedes‑Benz, Volvo et MAN. Contrairement à l’approche axée sur la taille typique des catalogues nord-américains, le marché secondaire européen se concentre sur le système de numérotation WVA. Un numéro WVA, délivré par le Wirtschaftsverband der Fahrzeugindustrie - identifie de manière unique la forme, la courbure et les points de fixation d'un segment de frein, ce qui en fait le langage principal pour la compatibilité.

La différence essentielle en matière de conception par rapport à de nombreuses chaussures de style américain est l'utilisation généralisée de plates-formes en fonte. Les applications européennes pour poids lourds nécessitent souvent un segment de frein en fonte (fonte ou acier moulé) au lieu d'un squelette en acier embouti soudé. La construction moulée offre une plus grande rigidité sous des températures de freinage soutenues et résiste à la déformation sur les essieux de remorque à cycle élevé. Ce choix structurel va de pair avec des modèles de trous de rivets distincts et des poches de galets de came qui suivent des géométries validées par l'équipement d'origine. En pratique, un essieu BPW n'acceptera que des patins dont le moulage de base correspond au rayon, à l'espacement des alésages et à la configuration des goupilles d'ancrage spécifiés en usine, paramètres qu'un numéro WVA capture avec précision.

Différences clés : mâchoires de frein européennes et américaines

Conception et matériel

Les mâchoires de frein robustes nord-américaines sont principalement fabriquées à partir de bandes d'acier embouties soudées à une table laminée, un processus qui maintient le poids unitaire et le coût des matériaux à un faible niveau. Les conceptions européennes, en revanche, s’appuient fortement sur des géométries moulées. Les patins en fonte offrent une rigidité structurelle plus élevée sous charge thermique, un avantage décisif sur les longues descentes où les températures des tambours dépassent régulièrement 400°C. Le moulage crée également une plate-forme stable pour le revêtement, qu'il soit riveté ou collé, et réduit le risque de fissuration par déformation de la table qui peut apparaître sur les assemblages soudés après des millions de cycles. Les données de flotte des opérateurs logistiques européens montrent que les patins moulés durent généralement de 15 à 25 % plus longtemps que les patins pressés sur les essieux de remorque, en particulier lorsqu'ils sont associés à un matériau de friction 23K-FF de qualité supérieure.

Le style de fixation de la doublure diffère également. Les conceptions européennes d'origine privilégient une fixation boulonnée ou rivetée robuste avec des trous fraisés avec précision, tandis que de nombreuses chaussures de rechange américaines utilisent des rivets de plus petit calibre ou une liaison adhésive. Le maintien du mode de fixation en usine est essentiel : le remplacement d'une doublure collée sur un sabot conçu pour les rivets peut altérer le transfert thermique et conduire à une séparation de la doublure sous des charges de choc.

Numérotation et compatibilité

Le numéro WVA est la passerelle vers une sélection correcte. Chaque patin de frein européen est lié à une référence WVA qui décrit les dimensions extérieures du patin, le profil de la fente du rouleau et le diamètre de la goupille d'ancrage. En parallèle, chaque plate-forme de véhicule porte un numéro de pièce OEM, par exemple le 05.091.46.17.0 de BPW ou le 3095196 de Volvo. Des catalogues de pièces de rechange fiables associent le numéro OEM au WVA correspondant, puis le WVA aux qualités de revêtement et aux kits de matériel disponibles.

Ignorer le WVA et trier uniquement en fonction du diamètre du tambour entraîne des positions de goupilles d'ancrage inadaptées, un engagement incorrect des galets de came et un équilibre des freins compromis. Une chaussure qui « semble correcte » mais qui porte le mauvais WVA peut glisser sous le rouleau lors d'une application à pleine pression, créant ainsi une traction dangereuse. Faites une référence croisée avec la plaque d'identification du véhicule, vérifiez le numéro OEM et confirmez que les enregistrements WVA du fournisseur correspondent avant de passer une commande.

Types courants de mâchoires de frein européennes pour véhicules lourds

Le parc européen de véhicules utilitaires couvre des dizaines de variantes d’essieux, mais trois familles dominent la demande sur le marché secondaire. L'identification de la chaussure par sa famille d'essieux et le numéro de doublure associé au WVA élimine les incertitudes.

Mâchoires de frein BPW (par exemple, BPW180, BPW200)

Les essieux BPW équipent une grande partie des semi-remorques et remorques à timon de type européen. Les plates-formes BPW180 et BPW200 sont les bêtes de somme : le BPW180 apparaît sur les essieux de 9 à 12 tonnes, le BPW200 sur les variantes plus lourdes. Les deux utilisent un corps de sabot en fonte avec des bossages de goupille d'ancrage percés et une fente de galet de came dimensionnée pour un actionnement de came en S standard. La conception BPW180, disponible sous forme d'ensemble prêt à monter (voir Détails des mâchoires de frein BPW180 ), accepte un revêtement profilé WVA‑19032 et peut être fourni avec le kit de quincaillerie pré-assemblé, réduisant ainsi le temps de montage en atelier. Les remplacements de chaussures BPW doivent maintenir l'espace entre le rouleau et la chaussure réglé en usine ; même un écart de 0,3 mm modifie le point de décollage et perturbe l'équilibre des freins sur l'ensemble de l'essieu.

BPW180 05.091.46.17.0 Fabricants européens de mâchoires de frein, société personnalisée Frein CRG - Custom BPW180 05.091.46.17.0 Les fabricants européens de mâchoires de frein et la société sont la Chine, numéro de pièce BPW180 OEM de mâchoires de frein... Voir le produit →

Mâchoires de frein Volvo et Mercedes‑Benz (par exemple, Volvo200, Benz180)

Les constructeurs de camions européens spécifient des mâchoires de frein adaptées à leurs propres carters d'essieu, partageant souvent la même géométrie de garniture mais variant dans les détails de fonderie de base. Le sabot Volvo200, identifié par le numéro OE 3095196, est courant sur les tracteurs Volvo des séries FH et FM. Il s'agit d'un composant moulé conçu pour les cycles de freinage à haute fréquence et l'exposition régulière à la chaleur du ralentisseur du frein moteur. Spécifications européennes des mâchoires de frein Volvo200 présentent un motif de rivets symétrique qui supporte les doublures collées et rivetées pour une résistance supplémentaire au cisaillement. Les applications Mercedes‑Benz telles que le Benz180 (OE 659 420 0619) suivent une philosophie similaire : le sabot moulé intègre une poche de rouleau durcie qui résiste au Brinell même lorsque les ralentisseurs auxiliaires poussent la température du tambour au-dessus de 500 °C. Les deux conceptions soulignent pourquoi le marché secondaire doit reproduire exactement le moulage d'origine : le remplacement d'un patin embouti surchargerait le chemin du rouleau et accélérerait l'usure de la doublure.

VOLVO200 3095196 Fabricants européens de mâchoires de frein, société personnalisée Frein CRG - VOLVO200 personnalisé 3095196 Les fabricants européens de mâchoires de frein et la société sont la Chine, numéro de pièce VOLVO200 Numéro OEM des mâchoires de frein... Voir le produit →

Mâchoires de frein moulées ou mâchoires de frein embouties

Le choix entre une construction moulée ou pressée n'est pas seulement une décision de coût ; il s'agit d'une équation de durabilité déterminée par la charge par essieu et le cycle de service. Les chaussures moulées dominent dans les applications lourdes et longue distance où la fatigue thermique et la distorsion mécanique sont des réalités quotidiennes. Les patins en acier embouti, bien que plus légers et moins chers à produire, conviennent mieux aux remorques de poids moyen ou aux camions rigides qui fonctionnent principalement à des limites de vitesse réglementées avec des freinages brusques peu fréquents. Le processus de moulage permet aux fabricants d'incorporer des nervures de renforcement directement derrière la table, améliorant ainsi la dissipation thermique et la stabilité dimensionnelle. Lorsqu'une flotte passe des patins pressés aux patins coulés sur une remorque de 40 tonnes, les intervalles d'entretien des patins de frein s'allongent souvent d'un changement complet de garniture, car le patin lui-même reste vrai. Exemple de mâchoires de frein coulées Mercedes‑Benz montre comment la structure nervurée du dossier et la poche à roulettes intégralement moulée fonctionnent ensemble. Pour les flottes équipées d’équipements européens mixtes, évaluer options de mâchoires de frein moulées pour Volvo et Mercedes car une stratégie de marché secondaire unifiée simplifie l'inventaire et augmente la fiabilité des essieux.

BENZ180 659 420 0619 Fabricants de patins de frein moulés, société personnalisée Frein CRG - Les fabricants et la société de patins de frein moulés BENZ180 659 420 0619 personnalisés sont en Chine, numéro de pièce BENZ180 Patins de frein moulés OEM Num... Voir le produit →

Comment choisir les patins de frein européens adaptés à votre flotte

Un processus de sélection discipliné évite les pièces mal adaptées, les pannes en bordure de route et les coûts cachés liés à l'usure accélérée des tambours. Commencez par la plaque d’identification du véhicule ; il porte le fabricant de l'essieu et le numéro d'équipement d'origine. Croisez ce numéro OE avec la recherche WVA du fournisseur pour confirmer le profil exact de la chaussure. Vérifiez ensuite la qualité du matériau de friction : les garnitures 23K‑FF, par exemple, offrent un coefficient de friction constant sur une large fenêtre de température et constituent la recommandation par défaut pour les mâchoires de frein européennes à usage intensif, à moins qu'un composé d'application spécial ne soit spécifié.

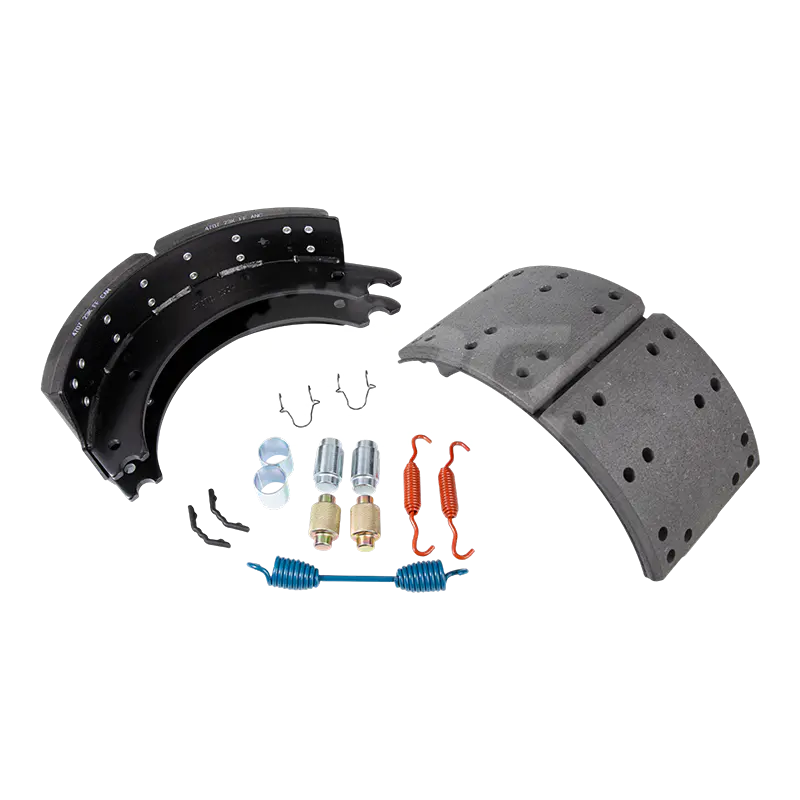

Ensuite, décidez du niveau d’approvisionnement. Une chaussure nue nécessite des activités distinctes de doublure, de rivetage et de quincaillerie à l'intérieur de l'atelier, ce qui ajoute du travail et de la variabilité. Un sabot doublé avec un matériau de friction préinstallé supprime l'étape de rivetage mais nécessite toujours que le mécanicien se procure et installe le kit de quincaillerie. Le choix le plus efficace sur le plan opérationnel pour les ateliers de flotte est un assemblage complet : kit de chaussures, doublure et matériel assortis en usine et prêts à installer. Cette approche élimine les erreurs de mélange des composants et garantit que la tension du ressort de rappel, le jeu des rouleaux et le montage de la goupille d'ancrage sont conçus comme un système. Explorer patins de frein doublés avec kits de quincaillerie pour ensembles complets pour comprendre comment les unités préassemblées réduisent les temps d'arrêt.

Enfin, évaluez la réactivité de la chaîne d’approvisionnement. Les sabots de frein européens ne sont pas des marchandises ; ce sont des composants de sécurité moulés avec précision. Un fournisseur d'usine capable de produire selon les dessins d'origine, d'ajuster les formulations de friction aux cycles d'utilisation régionaux et d'expédier en volume sans délais de livraison de plusieurs mois donne à une flotte la confiance nécessaire pour gérer des stocks de pièces plus réduits.

Pourquoi s'associer à un fournisseur d'usine pour les mâchoires de frein européennes ?

Travailler directement avec un fabricant effondre la chaîne de distribution traditionnelle et remet le contrôle technique entre les mains de l’acheteur. Un fournisseur direct de l'usine peut confirmer la métallurgie du moulage, la résistance au cisaillement du revêtement et les tolérances dimensionnelles à l'aide de rapports de laboratoire internes, et pas seulement d'une brochure. CRG Brake conçoit des mâchoires de frein pour les véhicules utilitaires européens depuis plus de deux décennies, exploitant une ligne de production intégrée qui commence par le mélange des matières premières et se termine par des kits rivetés, assemblés et en boîte. Cette intégration verticale signifie un point de responsabilité unique pour chaque composant à l'intérieur de la boîte.

La personnalisation devient pratique à l’échelle de l’usine. Une flotte qui transporte du bois en Scandinavie peut avoir besoin d'un composé à friction élevée et à basse température ; un opérateur du Moyen-Orient empruntant des routes désertiques peut avoir besoin d'une formulation thermostable avec une décoloration réduite. Un fournisseur d'usine peut adapter la formule de friction et même ajuster la raideur des ressorts du kit de matériel sans les longs délais typiques des sociétés commerciales tierces. La possibilité de fournir des segments de frein européens fabriqués sur commande avec la même géométrie vérifiée WVA que la pièce d'origine crée un avantage en matière d'approvisionnement que les revendeurs ne peuvent pas reproduire. Pour un examen plus approfondi des capacités de production, de l'infrastructure de test et du cadre de gestion de la qualité derrière ce modèle d'approvisionnement, lisez à propos des capacités d’usine de CRG Brake . Lorsque la disponibilité se mesure en minutes et que la sécurité n’est pas négociable, un partenariat direct avec l’usine qui fabrique les chaussures est une démarche stratégique, et non seulement transactionnelle.
