Quel est le principe de fonctionnement des mâchoires de frein européennes ?

La mécanique fondamentale derrière les mâchoires de frein européennes

Mâchoires de frein européennes sont un composant essentiel des systèmes de freinage à tambour, largement utilisés sur les essieux arrière des voitures particulières, des véhicules utilitaires légers et des remorques sur les plates-formes de véhicules européennes. Contrairement aux freins à disque, qui reposent sur des plaquettes fixées sur un rotor, les freins à tambour utilisent des patins incurvés qui s'appuient vers l'extérieur contre la surface intérieure d'un tambour en rotation pour générer une friction et ralentir le véhicule. Comprendre le fonctionnement mécanique de ces chaussures permet d'expliquer pourquoi elles restent un choix rentable et durable pour de nombreux véhicules fabriqués en Europe, en particulier dans les applications sur roues arrière où une force de freinage plus légère est requise.

Le principe de fonctionnement est centré sur la conversion de l’énergie cinétique en chaleur grâce à une friction contrôlée. Lorsque la pédale de frein est enfoncée, la pression hydraulique ou la force mécanique active un cylindre de roue ou un actionneur, qui pousse les mâchoires de frein vers l'extérieur. La garniture de friction collée à chaque patin entre en contact avec la paroi interne du tambour, créant une résistance qui ralentit la rotation de la roue.

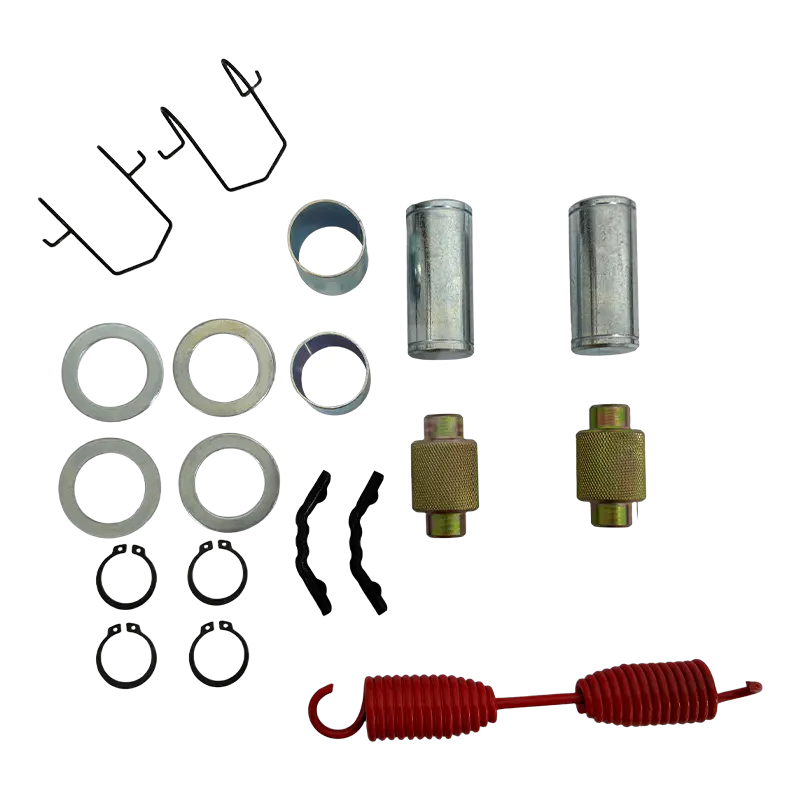

Composants de base qui composent l'ensemble de mâchoires de frein

Pour bien comprendre le principe de fonctionnement, il est utile de décomposer les différentes pièces qui fonctionnent ensemble au sein d'un système de frein à tambour européen.

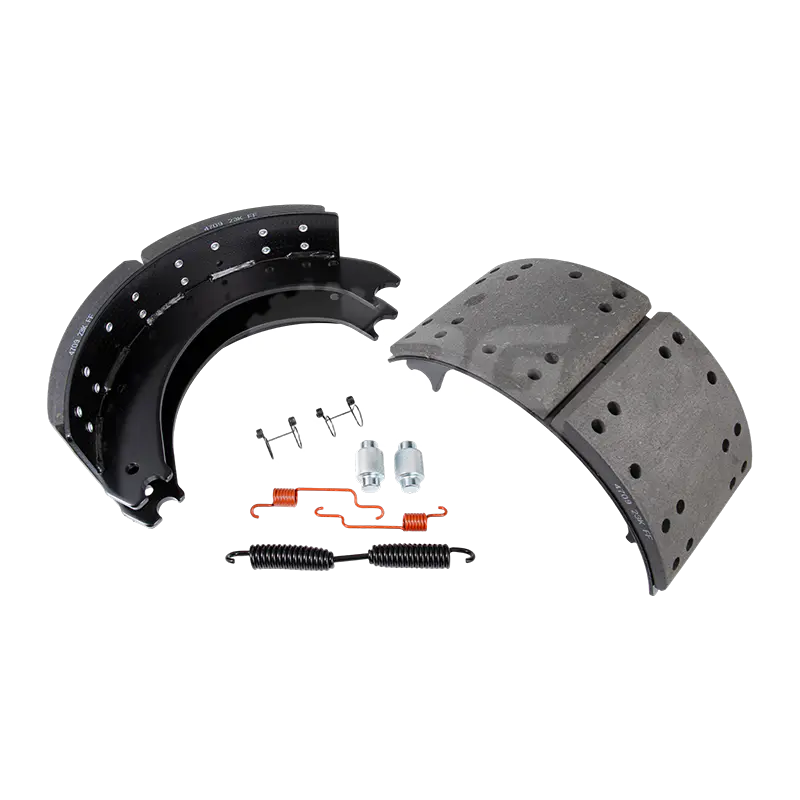

Cadre de chaussure et doublure de friction

Le cadre de la chaussure est généralement une structure en acier incurvée qui maintient le matériau de la garniture de friction en place. Les mâchoires de frein européennes utilisent couramment des composés de friction semi-métalliques ou à base de céramique collés ou rivetés au cadre, choisis pour leur capacité à maintenir des coefficients de friction stables sur une large plage de températures, ce qui est important compte tenu des climats et des conditions de conduite variés que l'on retrouve sur les routes européennes.

Cylindre de roue

Le cylindre de roue convertit la pression hydraulique du maître-cylindre de frein en force mécanique. Lorsque la pression du liquide de frein augmente, les pistons à l’intérieur du cylindre de roue écartent les patins et les mettent en contact avec le tambour.

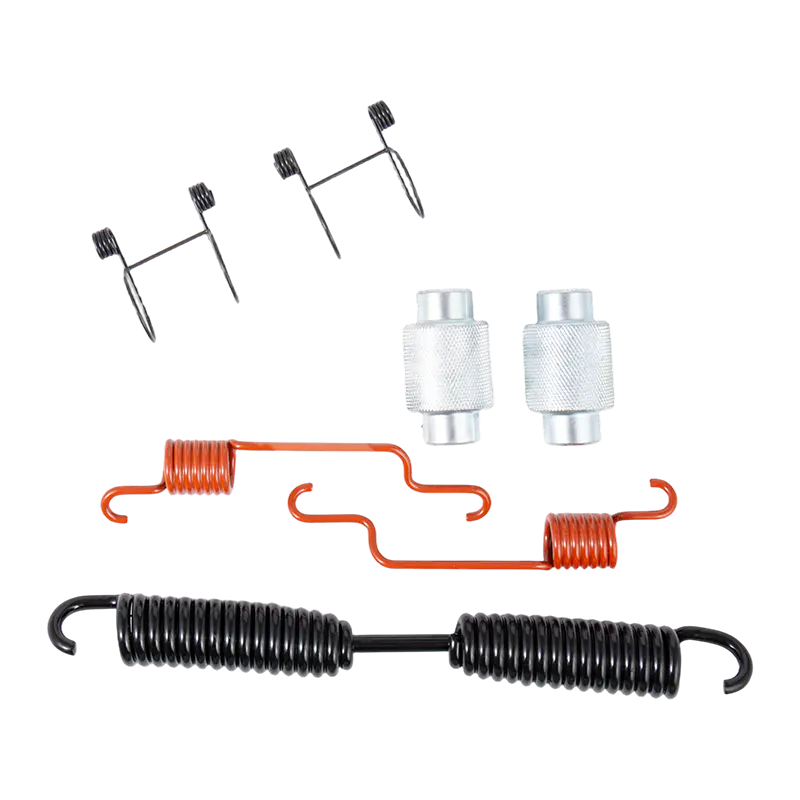

Ressorts de rappel

Les ressorts de rappel sont chargés de ramener les chaussures dans leur position de repos une fois la pédale de frein relâchée. Sans ressorts de rappel fonctionnant correctement, les patins pourraient rester partiellement engagés, provoquant une usure excessive, une surchauffe ou une réduction du rendement énergétique.

Mécanisme de réglage

À mesure que la garniture de friction s'use avec le temps, l'écart entre le patin et le tambour augmente. Le mécanisme d'auto-ajustement compense automatiquement cette usure, maintenant une sensation de pédale et des performances de freinage constantes sans nécessiter de réglages manuels fréquents.

Décomposition étape par étape du cycle de freinage

Le tableau suivant présente la séquence d'événements qui se produisent lors d'une seule action de freinage, depuis l'engagement de la pédale jusqu'au relâchement.

Pourquoi la composition des matériaux de friction est importante

Les performances d'un sabot de frein européen dépendent fortement de la composition de sa garniture de friction. Les fabricants formulent généralement des revêtements en utilisant un mélange de fibres, de résines et de charges conçus pour équilibrer l'uniformité de la friction, la résistance à la chaleur et la réduction du bruit. Une garniture avec un coefficient de friction trop agressif peut provoquer un freinage accrocheur et une usure prématurée du tambour, tandis qu'une garniture trop molle peut entraîner un affaissement lors d'un freinage soutenu, comme lors de longues descentes sur des routes montagneuses européennes.

De nombreuses mâchoires de frein conformes aux spécifications européennes sont conçues pour se conformer aux normes ECE R90, qui réglementent les performances de friction, la stabilité thermique et les caractéristiques d'usure afin de garantir une puissance de freinage constante dans une large gamme de conditions de fonctionnement.

Systèmes auto-ajustables et leur rôle dans une performance constante

L’une des caractéristiques déterminantes des systèmes de freins européens modernes est le mécanisme d’auto-ajustement. À mesure que la garniture de friction s'use progressivement, la distance que le patin doit parcourir pour entrer en contact avec le tambour augmente. Sans compensation, cela entraînerait une sensation spongieuse ou retardée sur la pédale de frein au fil du temps.

L'auto-réglage fonctionne généralement via un levier à cliquet connecté au câble du frein de stationnement ou à un mécanisme de réglage à roue en étoile. Chaque fois que les freins sont appliqués alors que le véhicule se déplace en marche arrière, ou par un mouvement actionné par câble lors du freinage en marche avant, selon la conception, le dispositif de réglage réduit progressivement l'espace entre le patin et le tambour, maintenant ainsi un contact et une réponse de la pédale constants.

Signes courants d’usure et déclin fonctionnel

Reconnaître les symptômes des mâchoires de frein usées permet de les remplacer en temps opportun avant que les performances ne soient compromises.

• Un bruit de grincement ou de grattage lors du freinage, indiquant que la garniture de friction est usée jusqu'au cadre métallique du sabot.
• Efficacité de freinage réduite, nécessitant une pression plus ferme sur la pédale pour obtenir la même puissance de freinage.
• Une sensation de tiraillement sur le côté lors du freinage, souvent provoquée par une usure inégale des patins ou un piston de cylindre de roue coincé.
• Vibration ou pulsation ressentie à travers la pédale de frein, ce qui peut indiquer un tambour déformé ou un contact irrégulier de la garniture.
• Un frein de stationnement qui semble desserré ou nécessite un débattement excessif avant de s'enclencher, souvent lié à des chaussures usées ou à un auto-ajusteur mal réglé.

Comment la conception du tambour influence les performances des mâchoires de frein

L’interaction entre le segment de frein et le tambour est essentielle à l’efficacité globale du freinage. Les conceptions européennes de tambours intègrent souvent des surfaces à ailettes ou ventilées pour améliorer la dissipation de la chaleur, réduisant ainsi le risque de décoloration thermique lors de cycles de freinage répétés. Le diamètre interne et l'état de surface du tambour doivent rester dans des tolérances précises, car un tambour mal rond ou fortement rayé peut provoquer un contact irrégulier avec la doublure de la chaussure, entraînant des pulsations, une puissance de freinage réduite et une usure accélérée.

Un usinage ou un remplacement approprié du tambour, lorsqu'il est associé à de nouveaux patins de frein, garantit que les surfaces de friction s'accouplent correctement, permettant au mécanisme d'auto-ajustement et à la géométrie des patins de fonctionner comme prévu.

Pratiques de maintenance qui prolongent la durée de vie des mâchoires de frein

L'entretien de routine joue un rôle important dans la préservation de l'efficacité de fonctionnement de l'ensemble de mâchoires de frein.

• Inspectez périodiquement l'intérieur du tambour pour déceler des rayures, du vitrage ou des traces d'usure inégales qui pourraient affecter le contact avec les chaussures.
• Lubrifier les points de contact des patins et le mécanisme de réglage avec de la graisse de frein haute température pour éviter tout grippage ou collage.
• Vérifiez les ressorts de rappel et le matériel de maintien pour détecter tout signe de fatigue, car des ressorts affaiblis peuvent affecter la rétraction de la chaussure.
• Vérifier que le mécanisme d'auto-ajustement se déplace librement et s'enclenche correctement pendant les intervalles d'entretien de routine.

Sélection de chaussures de remplacement de qualité pour une fiabilité à long terme

Lorsque le remplacement devient nécessaire, le choix des mâchoires de frein fabriquées pour correspondre aux spécifications de l'équipement d'origine garantit un montage correct, des performances de friction constantes et le respect des normes de sécurité régionales. Des facteurs tels que l'épaisseur de la doublure, le rayon de courbure et l'alignement des trous de montage doivent correspondre précisément à la conception d'origine du véhicule pour éviter une usure inégale ou une puissance de freinage diminuée. La sélection de chaussures testées dans des conditions de friction et thermiques standardisées garantit que le remplacement fonctionnera de manière fiable dans diverses conditions de conduite, du trafic urbain avec arrêts et départs aux vitesses soutenues sur autoroute.
