Que devez-vous savoir sur les mâchoires de frein doublées avec kits de quincaillerie avant d'acheter pour votre camion ou votre remorque ?

Contenu d'une mâchoire de frein doublée avec kit de matériel

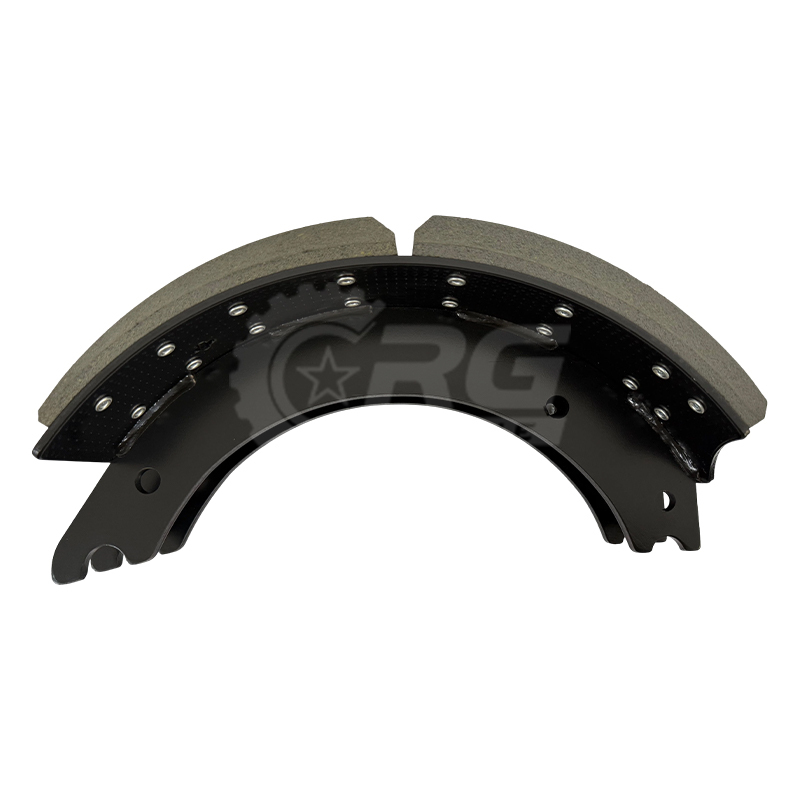

A patin de frein doublé avec un kit de matériel regroupe tout ce dont un technicien a besoin pour effectuer un entretien de freins à tambour dans un seul emballage – pas besoin de rechercher des ressorts ou des broches séparés. Le kit est livré avec deux mâchoires de frein pré-garnies (garniture déjà rivetée sur la toile) ainsi qu'un ensemble de matériel assorti dimensionné pour cette configuration spécifique de mâchoire et d'essieu.

L'ensemble matériel comprend généralement :

• Goupille d'ancrage et bagues en acier doux
• Ressort de retenue et ressorts de rappel robustes
• Rouleau moleté et support de rouleau
• Tout matériel côté came spécifique au type de frein (QPlus, ES, standard)

Étant donné que le revêtement est déjà fixé, vous évitez l’étape fastidieuse du transfert de l’ancien revêtement ou de la recherche d’un lien séparé. Pour les ateliers de flotte effectuant plusieurs services d’essieux au cours d’une journée, cette approche à SKU unique réduit à la fois le temps de main-d’œuvre et le risque de composants mal adaptés.

Spécifications clés à vérifier avant de commander

Commander le mauvais kit est l’erreur la plus courante – et la plus évitable – dans l’entretien des freins à tambour. Trois chiffres déterminent la décision :

1. Diamètre et largeur des freins — La plupart des applications de camions lourds fonctionnent dans des configurations 15" × 4" ou 16,5" × 7". Confirmez le diamètre de votre tambour avant toute chose.
2. Poids nominal par essieu — Les kits sont évalués en fonction de la capacité de poids des garnitures, le plus souvent 20 000 lb ou 23 000 lb. Le mélange des valeurs nominales sur un jeu d'essieux crée une usure inégale et une force d'arrêt déséquilibrée.
3. Numéro FMSI — Le numéro Friction Materials Normes Institute identifie de manière unique la géométrie de la chaussure. Faites une référence croisée à votre numéro de pièce OE avec le FMSI avant de passer une commande, en particulier lorsque vous travaillez avec plusieurs équipements OEM sur le même véhicule.

Au-delà de la géométrie, faites attention à la désignation du type de frein. Les configurations de came Q Plus, ES (norme Eaton) et standard utilisent des kits de matériel différents : les chaussures elles-mêmes peuvent sembler similaires sur l'étagère mais ne s'installeront pas correctement si le matériel ne correspond pas à la géométrie de l'araignée et de la came à cette position d'essieu.

Compatibilité des types de freins : Q Plus, ES et Standard

Les freins à tambour robustes ne sont pas universels. Les trois configurations les plus courantes dans le camionnage nord-américain nécessitent chacune une paire de chaussures et de matériel spécifique.

Les kits d’essieux directeurs font l’objet d’un examen minutieux supplémentaire. Les freins de direction doivent fournir une force constante et prévisible sans traction — de sorte que le composé de doublure, l'épaisseur de l'âme du patin et la raideur du ressort matériel doivent tous répondre aux spécifications d'origine pour cet essieu, et pas seulement à un équivalent générique « adapté à la plupart ».

Pourquoi la qualité du matériel est aussi importante que la doublure

Une nouvelle garniture sur du matériel usé est un travail de freinage qui échouera plus tôt que prévu. Le matériel se dégrade différemment du revêtement – ​​les ressorts perdent de la tension, les rouleaux développent des méplats et les bagues s'usent de manière ovale – mais les techniciens négligent souvent le matériel car il ne se raye pas ou ne se fissure pas visiblement comme le fait le revêtement.

La différence entre les kits de matériel économiques et haut de gamme apparaît à quelques endroits spécifiques :

• Ressorts de rappel — Des ressorts robustes évalués à 1 million de cycles maintiennent une bonne rétraction de la chaussure tout au long de la durée de vie de la doublure. Les ressorts économiques peuvent se fatiguer bien avant que la doublure n'atteigne les limites d'usure, provoquant une traînée, une accumulation de chaleur et une défaillance prématurée.
• Rouleaux — Les rouleaux traités thermiquement et revêtus de chromate de zinc résistent à la corrosion dans les environnements humides et salés. Les rouleaux en acier nu piquent et se grippent, limitant l'action de la came et créant un évanouissement des freins.
• Bagues — Des bagues en acier inoxydable ou de gros calibre maintiennent l'alignement de la goupille d'ancrage sous charge. Les bagues en acier doux s'usent rapidement, permettant un mouvement de la chaussure qui accélère l'usure inégale de la doublure.

Pour les flottes opérant dans des conditions de forte humidité ou sur des routes hivernales, les ressorts à revêtement en poudre et le matériel résistant à la corrosion ne constituent pas une amélioration de premier ordre : ils constituent la base pour atteindre les intervalles d'entretien prévus.

Vérification des références croisées et de la compatibilité OEM

La plupart des kits de chaussures doublées sont conçus pour remplacer les pièces d'origine de Meritor, Eaton/Dana, Rockwell, Dayton et Spicer. Un seul numéro de modèle de kit couvre souvent une gamme de montages d'origine — par exemple, un kit avant de type ES de 15" × 4" peut remplacer simultanément les numéros de pièce Eaton, Meritor et Spicer.

Utilisez ces points de référence pour confirmer la compatibilité avant l'installation :

• Numéro de pièce du fabricant OE (estampillé sur la toile d'origine de la chaussure)
• Désignation FMSI (trouvée dans le manuel des pièces d'origine ou sur l'emballage d'origine)
• Fabricant et modèle d'essieu (en particulier pour la différenciation des essieux directeurs et moteurs)
• Dimensions de l'araignée de frein et du tube à came si disponible

Les kits de chaussures doublées de rechange construits selon les normes dimensionnelles d'origine — même épaisseur d'âme, même motif de rivets, même classe de composé de doublure — s'installent sans modification et offrent des performances d'arrêt équivalentes. Vérifiez le nombre de trous de rivet et la taille des rivets si vous remplacez une chaussure partiellement usée, assurez-vous que les rivets affleurent plutôt que d'être fiers de la surface de la doublure, ce qui peut rayer immédiatement le tambour.

Liste de contrôle d'installation pour un travail de freinage propre et durable

Même un kit de patins doublés de haute qualité ne fonctionnera pas correctement si le matériel environnant et le tambour ne sont pas réparés au même intervalle d'entretien. Avant de mettre les nouvelles chaussures :

1. Mesurez le diamètre du tambour par rapport aux spécifications maximales de rejet : la plupart des fûts de 15 pouces sont condamnés à 15,090 pouces et les fûts de 16,5 pouces à 16,620 pouces. Un tambour égal ou supérieur aux spécifications de mise au rebut ne maintiendra pas les réglages des freins et entraînera une usure accélérée des garnitures.
2. Inspectez les alésages de l’araignée de frein et de la goupille d’ancrage pour déceler toute usure ou allongement. Remplacez l'araignée si le mouvement de la goupille d'ancrage dépasse 0,010" de jeu.
3. Nettoyez l'alésage de la came et appliquez du lubrifiant de frein à haute température sur le tube de came avant d'insérer les nouveaux rouleaux. Le contact sec de la came est l'une des principales causes de bruit de frein et de contact irrégulier des garnitures.
4. Serrez tout le matériel de montage de l'araignée selon les spécifications. Une araignée lâche se déplace sous la charge de freinage et produit les mêmes symptômes que des chaussures usées : traction et usure prématurée.
5. Ajustez le régleur de jeu pour obtenir la course correcte de la tige de poussée après l'installation. Les régleurs de jeu automatiques doivent être vérifiés et ne doivent pas être supposés se régler automatiquement correctement après le remplacement d'un sabot.

Un kit complet (chaussures doublées et matériel assorti) élimine l'incertitude liée à la réutilisation de composants dont l'historique de fatigue est inconnu. En particulier sur les essieux directeurs et les essieux moteurs très sollicités, commencer par un nouveau matériel à chaque cycle d'entretien est le moyen le plus sûr d'obtenir des distances d'arrêt constantes et de réussir les inspections routières des freins.

Choisir entre des kits de chaussures doublées neuves et reconditionnées

Les kits de chaussures doublés reconditionnés utilisent une toile de chaussure reconditionnée avec une nouvelle doublure rivetée en place, tandis que les nouveaux kits utilisent une toile fraîchement estampée partout. Les deux catégories sont disponibles dans la plupart des configurations de freins, et la différence de prix est significative : les kits de remplacement fonctionnent généralement 20 à 40 % de moins que leurs équivalents neufs.

Reman est un choix judicieux lorsque la géométrie de l'âme de la chaussure est préservée et que l'installation de reman applique la même classe de composé de friction que la spécification OE. Recherchez des kits indiquant clairement la classe de matériau de doublure (qualité R, premium, haute densité) et confirmant les spécifications du revêtement des chaussures : les toiles d'acier nues dans un kit de réparation se corrodent plus rapidement et peuvent développer des fissures de contrainte qu'une nouvelle toile ne produirait pas.

Les nouveaux kits sont judicieux pour les essieux directeurs, les flottes à kilométrage élevé remplaçant les freins à intervalles fixes et toute application dans laquelle le tambour et le matériel sont également remplacés. Le coût supplémentaire d'une nouvelle toile de chaussure est faible par rapport à la main-d'œuvre totale d'entretien, et il supprime une variable de l'analyse des défaillances futures si une plainte concernant les freins survient lors de la prochaine inspection.
